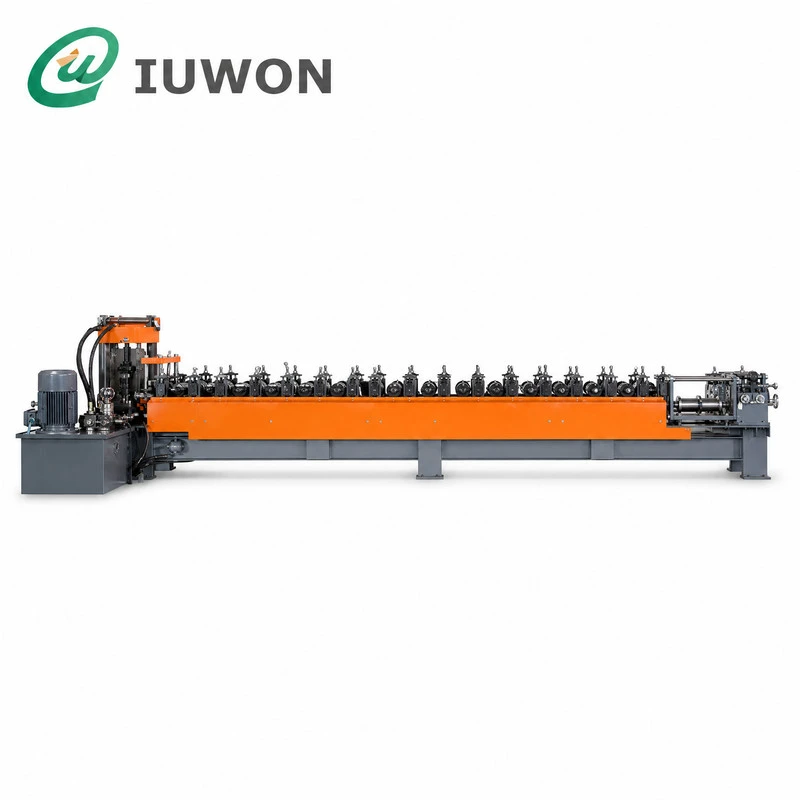

সি-প্রোফাইল রোল ফর্মিং মেশিন

Hangzhou IUWON Technology Co., Ltd. চীনে সি-প্রোফাইল রোল তৈরির মেশিনের সবচেয়ে নির্ভরযোগ্য নির্মাতা এবং সরবরাহকারীদের মধ্যে একজন। প্রচুর অভিজ্ঞতার সাথে, আমাদের কারখানা থেকে কাস্টম মেড সি-প্রোফাইল রোল ফর্মিং মেশিন কেনার জন্য আমরা আপনাকে আন্তরিকভাবে স্বাগত জানাই। ভাল পরিষেবা এবং যুক্তিসঙ্গত মূল্য উপলব্ধ.

C-প্রোফাইল স্ট্রাকচার এবং সাইজ অপশন

এসি প্রোফাইলে প্রধানত একটি ওয়েব এবং দুটি ফ্ল্যাঞ্জ থাকে। প্রয়োগের উপর নির্ভর করে, ফ্ল্যাঞ্জের প্রান্তগুলি খোলা থাকতে পারে বা রিটার্ন ঠোঁট তৈরি করতে ভিতরের দিকে ভাঁজ করা যেতে পারে।

কাঠামোগত অ্যাপ্লিকেশনের জন্য, ওয়েব গভীরতা এবং ফ্ল্যাঞ্জ জ্যামিতি প্রয়োজনীয় বিভাগের বৈশিষ্ট্য অনুযায়ী নির্বাচন করা হয়। ফ্রেমিং এবং মাউন্টিং অ্যাপ্লিকেশনের জন্য, অতিরিক্ত স্লট বা গর্ত প্রোফাইলে অন্তর্ভুক্ত করা যেতে পারে।

সি-প্রোফাইল রোল ফর্মিং মেশিন

সি-প্রোফাইল রোল ফর্মিং মেশিন

সি-প্রোফাইল রোল ফর্মিং মেশিন

C-প্রোফাইল প্যারামিটার

সি-বিভাগের অঙ্কন থেকে চূড়ান্ত মাত্রা নির্ধারণ করা হয়। ওয়েবের গভীরতা, ফ্ল্যাঞ্জের প্রস্থ বা উপাদানের পুরুত্ব বাড়ানোর জন্য অতিরিক্ত গঠন ক্ষমতা এবং একটি ভিন্ন রোলার বিন্যাসের প্রয়োজন হতে পারে।

সমাবেশের জন্য পাঞ্চড সি প্রোফাইল

অনেক সি প্রোফাইল বিচ্ছিন্ন কাঠামোগত সদস্য হিসাবে ব্যবহার করা হয় না। তারা বন্ধনী, ফাস্টেনার, প্যানেল, ফ্রেম বা অন্যান্য প্রোফাইলের সাথে সংযুক্ত থাকে, যা গর্তের প্যাটার্নটিকে সমাপ্ত পণ্যের একটি গুরুত্বপূর্ণ অংশ করে তোলে।

উত্পাদন লাইন রোল গঠনের আগে পাঞ্চিং অন্তর্ভুক্ত করতে পারে। ফ্ল্যাট স্ট্রিপটি একটি সার্ভো ফিডার দ্বারা স্থাপন করা হয় এবং উপাদানটি গঠনকারী স্টেশনগুলিতে প্রবেশ করার আগে প্রয়োজনীয় গর্ত বা স্লট তৈরি করা হয়।

সাধারণ প্রক্রিয়াকরণ নিদর্শন অন্তর্ভুক্ত:

বৃত্তাকার বল্টু গর্ত

প্রসারিত স্লট

বারবার মাউন্ট গর্ত

বন্ধনী খোলা

সংযোগ স্লট

শেষ গর্ত

কাস্টম গর্ত সমন্বয়

পঞ্চিং এবং গঠন কনফিগারেশন

পাঞ্চিং প্রোগ্রামটি ফিডিং দূরত্বের সাথে সিঙ্ক্রোনাইজ করা যেতে পারে, মেশিনটিকে সম্পূর্ণ প্রোফাইল বরাবর একটি নির্দিষ্ট গর্ত পিচ বজায় রাখার অনুমতি দেয়।

C-প্রোফাইল অ্যাপ্লিকেশন

সমাপ্ত বিভাগ বিভিন্ন নির্মাণ এবং শিল্প অ্যাপ্লিকেশন অভিযোজিত করা যেতে পারে.

স্ট্রাকচারাল ফ্রেমিং
গভীর C বিভাগগুলিকে সেকেন্ডারি ফ্রেমিং সদস্য, সমর্থন বিভাগ এবং কাঠামোগত চ্যানেল হিসাবে ব্যবহার করা যেতে পারে। প্রোফাইলের মাত্রা এবং ইস্পাত বেধ প্রয়োজনীয় কাঠামোগত নকশা অনুযায়ী নির্বাচন করা যেতে পারে।

হালকা-গেজ ফ্রেমিং
পাতলা-ওয়াল সি প্রোফাইল পার্টিশন ফ্রেম, ওয়াল সিস্টেম, সিলিং স্ট্রাকচার এবং অন্যান্য লাইটওয়েট অ্যাসেম্বলিতে ব্যবহার করা যেতে পারে।

Purlin এবং সমর্থন সদস্য
সি-আকৃতির বিভাগগুলি ছাদ এবং প্রাচীর সমর্থন সদস্য হিসাবে কাজ করতে পারে যেখানে খোলা অংশটি সুবিধাজনক সংযোগ পৃষ্ঠ সরবরাহ করে।

সরঞ্জাম ফ্রেম
প্রি-পঞ্চড হোল সহ সি প্রোফাইলগুলি মাউন্টিং রেল, মেশিন সমর্থন, সরঞ্জামের ফ্রেম এবং তৈরি করা কাঠামো হিসাবে ব্যবহার করা যেতে পারে।

সোলার মাউন্টিং স্ট্রাকচার
Galvanized C বিভাগগুলি মাউন্ট এবং কাঠামোগত সমাবেশের জন্য বারবার সংযোগ খোলার সাথে তৈরি করা যেতে পারে।

কাস্টমাইজড সি-প্রোফাইল উৎপাদন

অনুরূপ নামের C প্রোফাইলে সম্পূর্ণ ভিন্ন ক্রস-বিভাগ থাকতে পারে। হালকা ফ্রেমিংয়ের জন্য একটি 100 মিমি সি বিভাগ মৌলিকভাবে একটি 100 মিমি ভারী-গজ কাঠামোগত সদস্য থেকে আলাদা।

এই কারণে, নামমাত্র প্রোফাইল আকার অনুযায়ী সরঞ্জাম নির্বাচন না করে প্রকৃত প্রোফাইল অঙ্কনের চারপাশে মেশিনটি ডিজাইন করা উচিত।

FAQ

মেশিনটি কি আমাদের সি-প্রোফাইল অঙ্কন অনুযায়ী তৈরি করা যায়?
হ্যাঁ। রোলার টুলিং এবং গঠনের ক্রমটি প্রয়োজনীয় ওয়েব, ফ্ল্যাঞ্জ, ঠোঁট, পাঁজর এবং প্রান্তের মাত্রা অনুযায়ী তৈরি করা যেতে পারে।

সি প্রোফাইলে কি অভ্যন্তরীণ রিটার্ন ঠোঁট থাকতে পারে?
হ্যাঁ। অতিরিক্ত রোলার স্টেশনগুলি ধীরে ধীরে অভ্যন্তরীণ বা বহির্মুখী ঠোঁট গঠনের ব্যবস্থা করা যেতে পারে।

রিইনফোর্সিং পাঁজর ওয়েবে যোগ করা যেতে পারে?
হ্যাঁ। প্রোফাইল ডিজাইনের প্রয়োজন হলে অনুদৈর্ঘ্য পাঁজর বা এমবসড শক্তিবৃদ্ধি বিভাগগুলি অন্তর্ভুক্ত করা যেতে পারে।

মেশিন কি প্রি-পঞ্চড সি প্রোফাইল তৈরি করতে পারে?
হ্যাঁ। একটি সার্ভো বা হাইড্রোলিক পাঞ্চিং সিস্টেম গর্ত, স্লট এবং বারবার সংযোগের ধরণগুলির জন্য একত্রিত করা যেতে পারে।

একই মেশিনে বিভিন্ন মাপ উত্পাদিত হতে পারে?
এটি আকার পরিসীমা উপর নির্ভর করে। অনুরূপ C প্রোফাইলগুলি বিনিময়যোগ্য টুলিং ব্যবহার করতে পারে, যখন যথেষ্ট ভিন্ন মাত্রার প্রোফাইলগুলির জন্য সাধারণত আলাদা রোলার সেটের প্রয়োজন হয়।

এটি কি 3-4 মিমি ইস্পাত প্রক্রিয়া করতে পারে?
হ্যাঁ, বিশেষভাবে ভারী উপাদানের জন্য ডিজাইন করা একটি মেশিনের সাথে। শ্যাফ্ট ব্যাস, রোলার স্ট্যান্ড, বিয়ারিং, ট্রান্সমিশন এবং ড্রাইভ মোটর অবশ্যই নির্দিষ্ট গেজ এবং উপাদান শক্তির জন্য নির্বাচন করতে হবে।

গ্যালভানাইজড ইস্পাত ব্যবহার করা যেতে পারে?
হ্যাঁ। উত্পাদনের সময় পৃষ্ঠের অপ্রয়োজনীয় ক্ষতি কমাতে সাহায্য করার জন্য প্রলিপ্ত স্টিলের জন্য গঠনকারী রোল এবং উপাদান গাইডগুলি কনফিগার করা যেতে পারে।

মেশিন কাস্টমাইজেশন জন্য কি তথ্য প্রয়োজন?
মূল তথ্য অন্তর্ভুক্তC-প্রোফাইল অঙ্কন, ওয়েবের উচ্চতা, ফ্ল্যাঞ্জের প্রস্থ, ঠোঁটের মাত্রা, উপাদানের বেধ, ইস্পাত গ্রেড, গর্তের প্যাটার্ন, সমাপ্ত দৈর্ঘ্য এবং প্রয়োজনীয় উত্পাদন গতি.

অতিরিক্ত পণ্য পরে তৈরি করা যেতে পারে?
হ্যাঁ, যদি অতিরিক্ত প্রোফাইলগুলি মেশিন প্ল্যাটফর্মের সাথে প্রযুক্তিগতভাবে সামঞ্জস্যপূর্ণ হয়। আলাদা রোলার টুলিং অন্যান্য C-বিভাগের আকার বা সম্পর্কিত প্রোফাইলের জন্য সরবরাহ করা যেতে পারে।
